HiPerSeal® - 泛塞封
Spring Energized Seal | Type VPJ (JIS)
往复式活塞用V型弹簧密封件 (JIS标准)
- 适用中等负载条件
- 滑动面: 3000psi 以下
- 对于低压有非常良好的密封效果
- 摩擦力：中等
- 标准材质: 碳纤填料铁氟龙材料代码5
- (注: 特殊流体会应用场合，可选用其他材质。)
应用范围
- 压力: ≤ 350 Bar
- 移动速度: ≤ 15 m/s
- 温度: -150°C ~ 225°C
常见应用
石化行业
石油和天然气行业
半导体行业
基建行业

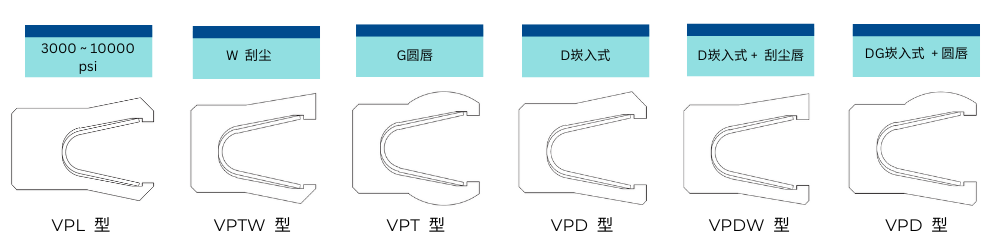

选配设计
特殊尺寸选择指南
单位：毫米| 活塞尺寸 | 沟槽底径 | 沟槽宽度 | 间隙 | 圆角 | 相当的O形环直径 | 相当的O形环代码 |
| ⌀ Da | ⌀ Di | L | T | R | Thickness | |
| 6 ~ 13 | Da - 3 | 2.5 | 0.06 | 0.4 | 1.9 | A |
| 14 ~ 26 | Da - 4 | 3.2 | 0.06 | 0.4 | 2.4 | B |
| 28 ~ 56 | Da - 6 | 4.7 | 0.07 | 0.6 | 3.5 | C |
| 58 ~ 160 | Da - 10 | 7.5 | 0.08 | 0.8 | 5.7 | D |
| 165 ~ 415 | Da - 15 | 11 | 0.12 | 0.8 | 8.4 | E |
| 购料代号 | 材质编号 | 填充料 | 颜色 | 最低溫度 (°C) | 最高溫度 (°C) | 应用范围 | 特色 | 产品 |
| 1 | 01T | 纯铁氟龙 | 白色 | -190 | 220 | • 化学工业 • 食品工业 • 半导体 | • 优越的耐化学性质 • 磨擦系數低 • 可选用FDA 认证品级 | • 背托环 • 弹簧制动密封件 |
| 2 | 03T | 铁氟龙 + 碳 + 石墨 | 黑色 | -190 | 315 | • 高机械应力应用 • 水/ 油压机械 • 旋转密封应用 | • 优越的耐磨性 • 抗潜变性佳 | • 格来圈 • 背托环 • 气压用耐磨环 • 弹簧制动密封件 |
| 3 | 02T | 铁氟龙 + 铜粉 | 綠色 | -156 | 260 | • 高机械应力应用 • 液压密封应用 | • 优越的耐磨性 • 抗挤出性佳 • 抗潜变性佳 | • 格来圈 • 耐磨环 • 背托环 |
| 4 | UPE | UHMW-PE | 白色 | -200 | 80 | • 液压应用 | • 优越的耐磨性 • 优越的抗氧化性 • 优越的润滑性 • 低压密封性良好 • 抗挤出性佳 | • 背托环 • 弹簧制动密封件 |
| 4G | 4G | ULTRAGOLD® | 黃色 | 极低溫 | 93 | • 液压应用 | • 优越的耐磨性 • 优越的抗氧化性 • 特殊的自润性 • 低压密封性良好 • 抗挤出性佳 • 极低温应用良好 | • 弹簧制动密封件 |
| 5 | 05T | 铁氟龙 + 碳纤维 | 灰黑色 | -260 | 310 | • 水压机械 • 海水应用 • 短冲程高频率作动 | • 在水中应用下拥有 优越的耐磨性 • 优越的抗压强度 • 适用于高速动态应用 | • 格来圈 • 弹簧制动密封件 |
| 6 | 06T | 铁氟龙 + 玻璃纤维 | 白色 | -190 | 290 | • 中负荷液压缸 | • 优越的抗化学性 • 抗潜变性佳 • 低介电常数 | • 格来圈 • 背托环 • 耐磨环 |
| 7 | 07T | 铁氟龙 + EKONOL | 米色 | -260 | 320 | • 中等机械应力应用 • 用于软质的轴面 • 旋转密封应用 | • 化学性有限 • 不适用于高温水中 | • 弹簧制动油封 • 旋转轴密封件 • 唇型油封 |
| 8 | 08T | 铁氟龙+ E碳 | 黑色 | -190 | 290 | • 中等机械应力应用 • 用于硬质的轴面 • 水/ 油乳化液 | • 受限于碳成分， 抗化学性较有限 | • 弹簧制动密封件 |
| 9 | 09T | 铁氟龙 + 石墨 | 深灰色 | -190 | 260 | • 低机械应力应用 • 用于软质轴面 | • 受限于石墨成分， 抗化学性有限 | • 弹簧制动密封件 |
| 10 | 10T | 铁氟龙 + 玻璃纤维 + 二硫化钼 | 灰色 | -190 | 260 | • 中等机械应力应用 • 中负荷液压密封应 | • 抗潜变性佳 • 优越的耐化学性质 • 优越的耐磨性 • 低介电常数 | • 弹簧制动密封件 • 旋转轴密封件 • 背托环 |
| PE | 01K | PEEK | 米色 黑色 | -73 | 316 | • 液压应用 | • 优越的奈化学性质 • 优越的耐磨性 • 耐高温应用 • 可燃性低 • 低介电常数 • 抗辐射性佳 | • 背托环 • 弹簧制动密封件 |

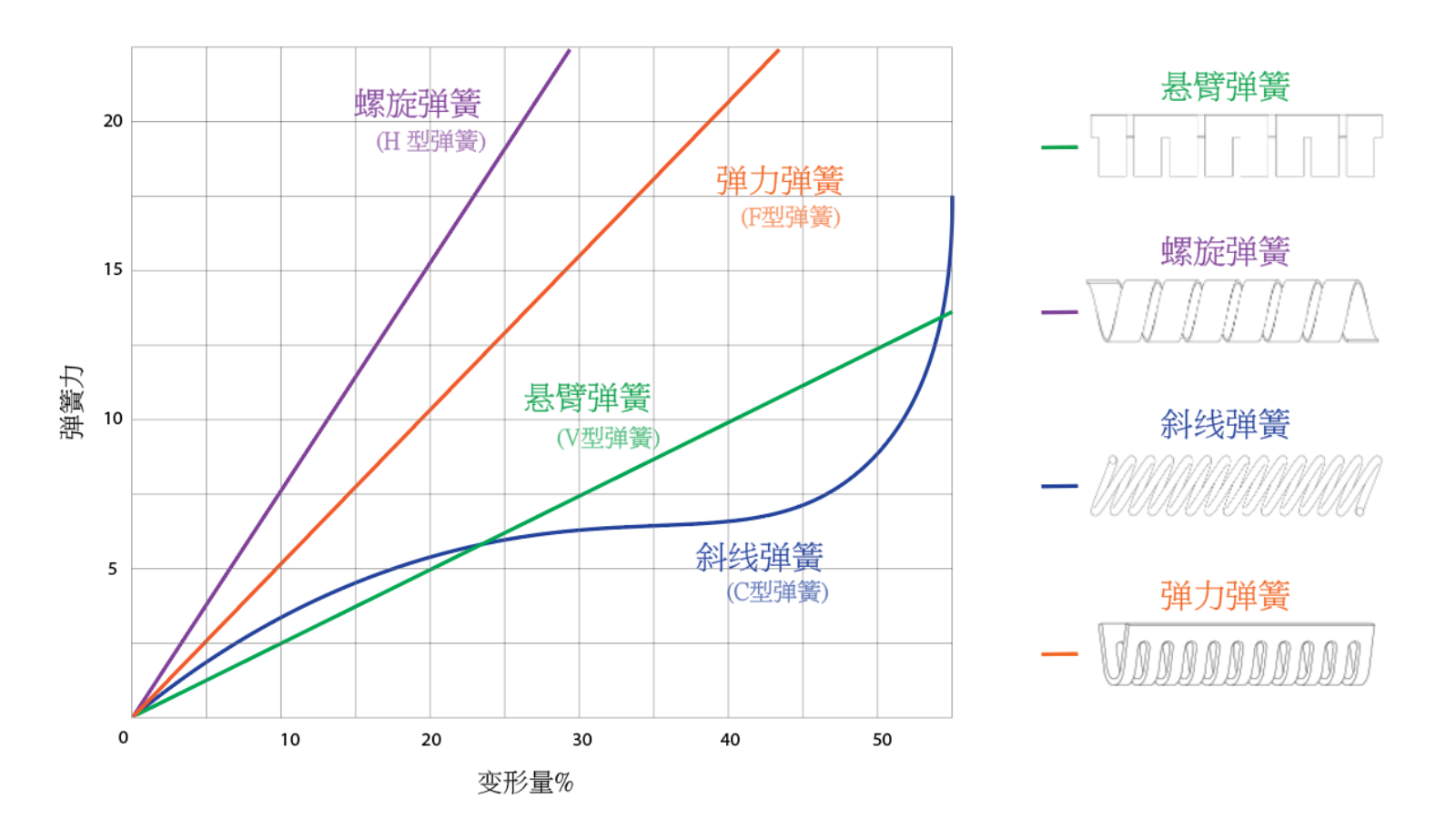

| 编号 | 材质 | V型或U型 | C型 | H型 | F型 |
| 1 | 301 不锈钢 | 标准 | ✓ | 标准 | |
| 2 | Hastelloy® C276 | ✓ | ✓ | ✓ | |
| 3 | 17-7 PH 不锈钢 | 标准 | |||
| 4 | lnconel® 718 | ✓ | |||
| 5 | Elgiloy® | ✓ | |||
| 6 | 302 不锈钢 | 标准 | |||
| 7 | 304 不锈钢 | ✓ | |||
| 8 | 316 不锈钢 | ✓ | ✓ | ✓ |
