- 适用中等负载条件
- 对于低压有非常良好的密封效果
- 摩擦等级：中等
- 标准材质: 碳纤填料铁氟龙材料代码5
- (注: 特殊流体会应用场合，可选用其他材质。)
应用范围
- 压力: ≤ 350Bar
- 移动速度: ≤ 3m/s
- 温度: -150°C ~ 225°C
常见应用
石化行业
医药行业
基建行业
运输业
选配设计
特殊尺寸选择指南
单位：毫米| 杆径 | 沟槽底径 | 沟槽宽度 | 凸缘直径 | 凸缘深度 | 倒角长度 | 沟槽间隙 | 圆角 | 相当的O形环代码 |
| ⌀ Di | ⌀ Da | L | ⌀ Df | A | B | T | R | |
| 8 ~ 19.9 | Di + 5.0 | 3.6 | Di + 9.0 | 0.85 | 0.8 | 0.06 | 0.3 | B |
| 20 ~ 39.9 | Di + 7.0 | 4.8 | Di + 12.5 | 1.35 | 1.1 | 0.07 | 0.4 | C |
| 40 ~ 400.9 | Di + 10.5 | 7.1 | Di + 17.5 | 1.80 | 1.4 | 0.08 | 0.5 | D |
| 401 ~ 700.0 | Di + 14.0 | 9.5 | Di + 22.0 | 2.80 | 1.6 | 0.12 | 0.5 | E |
| 购料代号 | 材质编号 | 填充料 | 颜色 | 最低溫度 (°C) | 最高溫度 (°C) | 应用范围 | 特色 | 产品 |
| 1 | 01T | 纯铁氟龙 | 白色 | -190 | 220 | • 化学工业 • 食品工业 • 半导体 | • 优越的耐化学性质 • 磨擦系數低 • 可选用FDA 认证品级 | • 背托环 • 弹簧制动密封件 |
| 2 | 03T | 铁氟龙 + 碳 + 石墨 | 黑色 | -190 | 315 | • 高机械应力应用 • 水/ 油压机械 • 旋转密封应用 | • 优越的耐磨性 • 抗潜变性佳 | • 格来圈 • 背托环 • 气压用耐磨环 • 弹簧制动密封件 |
| 3 | 02T | 铁氟龙 + 铜粉 | 綠色 | -156 | 260 | • 高机械应力应用 • 液压密封应用 | • 优越的耐磨性 • 抗挤出性佳 • 抗潜变性佳 | • 格来圈 • 耐磨环 • 背托环 |
| 4 | UPE | UHMW-PE | 白色 | -200 | 80 | • 液压应用 | • 优越的耐磨性 • 优越的抗氧化性 • 优越的润滑性 • 低压密封性良好 • 抗挤出性佳 | • 背托环 • 弹簧制动密封件 |
| 4G | 4G | ULTRAGOLD® | 黃色 | 极低溫 | 93 | • 液压应用 | • 优越的耐磨性 • 优越的抗氧化性 • 特殊的自润性 • 低压密封性良好 • 抗挤出性佳 • 极低温应用良好 | • 弹簧制动密封件 |
| 5 | 05T | 铁氟龙 + 碳纤维 | 灰黑色 | -260 | 310 | • 水压机械 • 海水应用 • 短冲程高频率作动 | • 在水中应用下拥有 优越的耐磨性 • 优越的抗压强度 • 适用于高速动态应用 | • 格来圈 • 弹簧制动密封件 |
| 6 | 06T | 铁氟龙 + 玻璃纤维 | 白色 | -190 | 290 | • 中负荷液压缸 | • 优越的抗化学性 • 抗潜变性佳 • 低介电常数 | • 格来圈 • 背托环 • 耐磨环 |
| 7 | 07T | 铁氟龙 + EKONOL | 米色 | -260 | 320 | • 中等机械应力应用 • 用于软质的轴面 • 旋转密封应用 | • 化学性有限 • 不适用于高温水中 | • 弹簧制动油封 • 旋转轴密封件 • 唇型油封 |
| 8 | 08T | 铁氟龙+ E碳 | 黑色 | -190 | 290 | • 中等机械应力应用 • 用于硬质的轴面 • 水/ 油乳化液 | • 受限于碳成分， 抗化学性较有限 | • 弹簧制动密封件 |
| 9 | 09T | 铁氟龙 + 石墨 | 深灰色 | -190 | 260 | • 低机械应力应用 • 用于软质轴面 | • 受限于石墨成分， 抗化学性有限 | • 弹簧制动密封件 |
| 10 | 10T | 铁氟龙 + 玻璃纤维 + 二硫化钼 | 灰色 | -190 | 260 | • 中等机械应力应用 • 中负荷液压密封应 | • 抗潜变性佳 • 优越的耐化学性质 • 优越的耐磨性 • 低介电常数 | • 弹簧制动密封件 • 旋转轴密封件 • 背托环 |
| PE | 01K | PEEK | 米色 黑色 | -73 | 316 | • 液压应用 | • 优越的奈化学性质 • 优越的耐磨性 • 耐高温应用 • 可燃性低 • 低介电常数 • 抗辐射性佳 | • 背托环 • 弹簧制动密封件 |

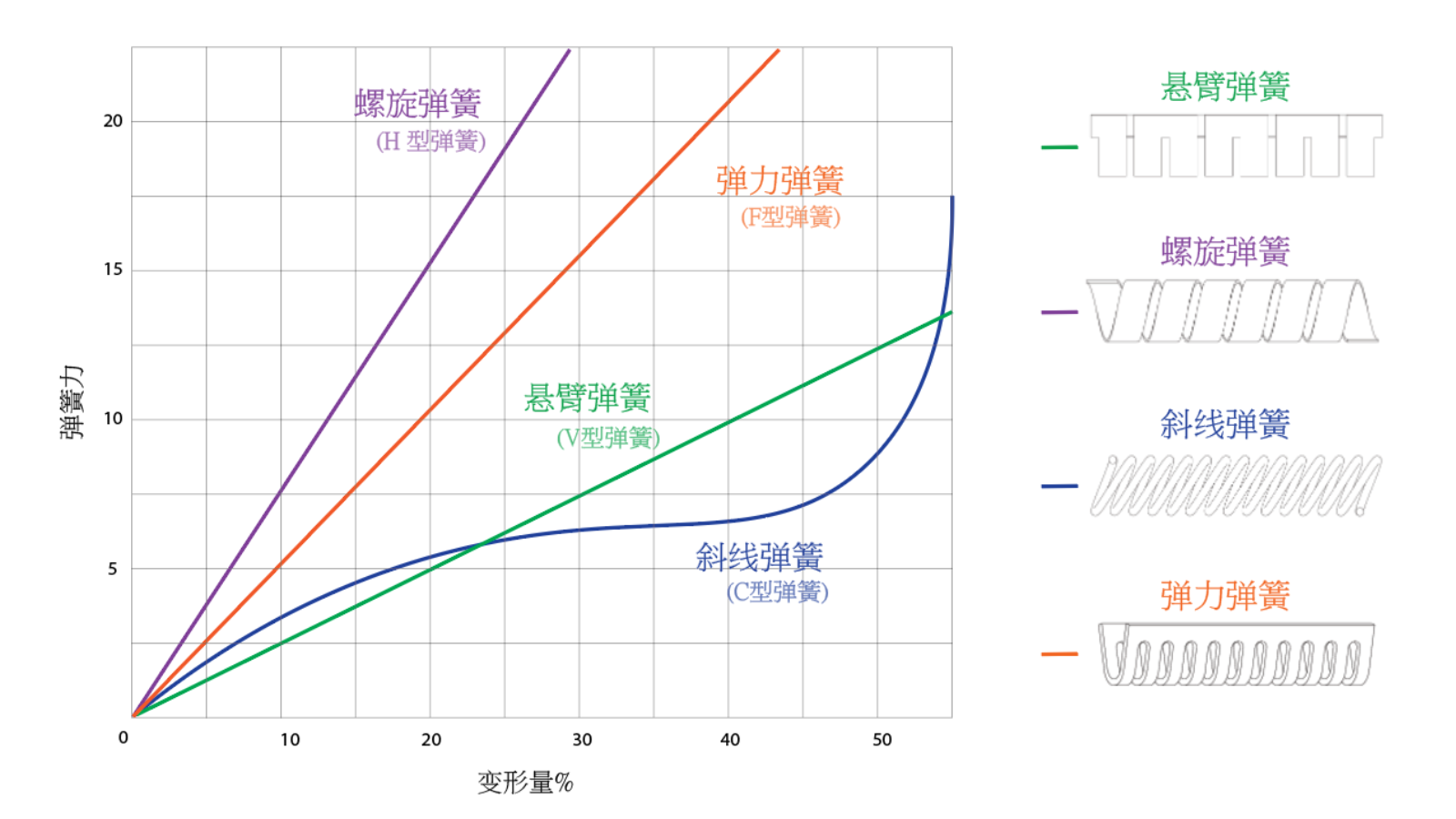

| 编号 | 材质 | V型或U型 | C型 | H型 | F型 |
| 1 | 301 不锈钢 | 标准 | ✓ | 标准 | |
| 2 | Hastelloy® C276 | ✓ | ✓ | ✓ | |
| 3 | 17-7 PH 不锈钢 | 标准 | |||
| 4 | lnconel® 718 | ✓ | |||
| 5 | Elgiloy® | ✓ | |||
| 6 | 302 不锈钢 | 标准 | |||
| 7 | 304 不锈钢 | ✓ | |||
| 8 | 316 不锈钢 | ✓ | ✓ | ✓ |
