- 抗擠出強度高、無扭轉變形之虞、高壓穩定性相當優異
- 適用於重負載且大直徑的油壓應用
- 適用於鋼鐵廠板胚連鑄機的扇形段(segment) 滾筒群油壓缸、船舶油壓缸、射出成型機模壓油壓缸、重載用機械手
- 可提供與滑動活塞較穩定的高接觸壓力且磨擦力低，滑動平順完全沒有滯滑效應
應用範圍
- 壓力: ≦ 400 bar
- 溫度: -40℃ ~ 200℃
- 速度: ≦ 5 m/s
- 標準材質: 銅填料
- 註：可依使用條件選用其他材質
常見應用
基建行業

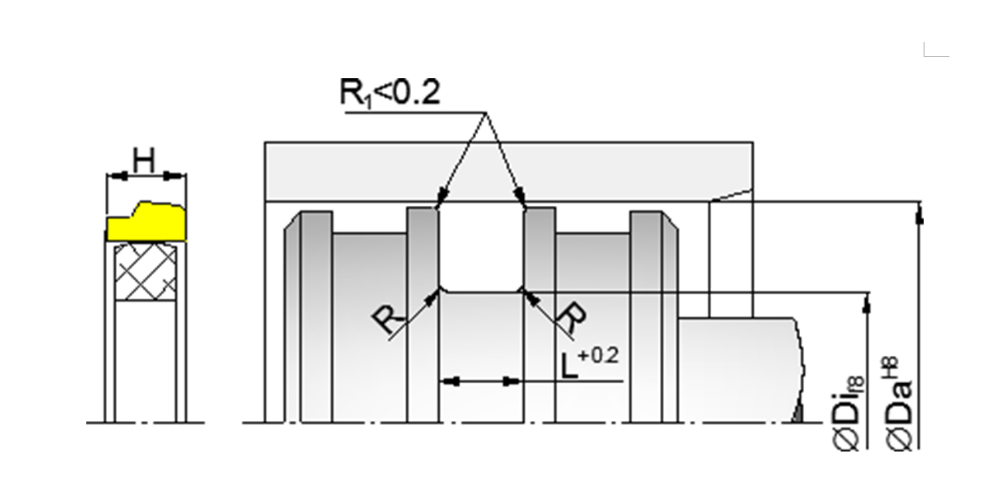

特殊尺寸選擇指南
單位：毫米| 缸徑 | 溝槽底徑 | 溝槽寬度 | 密封件高度 | 溝槽R角 | 截面 |
| ⌀ Da | ⌀ Di | L | H | R | |
| 80 ~ 149 | Da - 20.0 | 10.0 | 9.4 | 0.4 | A |
| 150 ~ 240 | Da - 25.0 | 12.5 | 11.7 | 0.4 | B |
| 241 ~ 500 | Da - 30.0 | 15.0 | 14.0 | 0.8 | C |
| 501 ~ 769 | Da - 35.0 | 17.5 | 16.4 | 1.2 | D |
| 700 ~ | Da - 40.0 | 20.0 | 18.7 | 1.2 | E |
| 購料代號 | 材質編號 | 填充料 | 顏色 | 最低溫度 (°C) | 最高溫度 (°C) | 應用範圍 | 特色 | 產品 |
| 1 | 01T | 純鐵氟龍 | 白色 | -190 | 220 | • 化學工業 • 食品工業 • 半導體 | • 優越的耐化學性質 • 磨擦系數低 • 可選用FDA 認證品級 | • 背托環 • 彈簧制動密封件 |
| 2 | 03T | 鐵氟龍+23%碳 +2% 石墨 | 黑色 | -190 | 315 | • 高機械應力應用 • 水/ 油壓機械 • 旋轉密封應用 | • 優越的耐磨性 • 抗潛變性佳 | • 格來圈 • 背托環 • 氣壓用耐磨環 • 彈簧制動密封件 |
| 3 | 02T | 鐵氟龍+ 40% 銅粉 | 綠色 | -156 | 260 | • 高機械應力應用 • 液壓密封應用 | • 優越的耐磨性 • 抗擠出性佳 • 抗潛變性佳 | • 格來圈 • 耐磨環 • 背托環 |
| 4 | UPE | UHMW-PE | 白色 | -200 | 80 | • 液壓應用 | • 優越的耐磨性 • 優越的抗氧化性 • 優越的潤滑性 • 低壓密封性良好 • 抗擠出性佳 | • 背托環 • 彈簧制動密封件 |
| 4G | 4G | ULTRAGOLD® | 黃色 | 極低溫 | 93 | • 液壓應用 | • 優越的耐磨性 • 優越的抗氧化性 • 特殊的自潤性 • 低壓密封性良好 • 抗擠出性佳 • 極低溫應用良好 | • 彈簧制動密封件 |
| 5 | 05T | 鐵氟龍+ 10% 碳纖維 | 灰黑色 | -260 | 310 | • 水壓機械 • 海水應用 • 短衝程高頻率作動 | • 在水中應用下擁有 優越的耐磨性 • 優越的抗壓強度 • 適用於高速動態應用 | • 格來圈 • 彈簧制動密封件 |
| 6 | 06T | 鐵氟龍+ 25% 玻璃纖維 | 白色 | -190 | 290 | • 中負荷液壓缸 | • 優越的抗化學性 • 抗潛變性佳 • 低介電常數 | • 格來圈 • 背托環 • 耐磨環 |
| 7 | 07T | 鐵氟龍+ 10%EKONOL | 米色 | -260 | 320 | • 中等機械應力應用 • 用於軟質的軸面 • 旋轉密封應用 | • 抗化學性有限 • 不適用於高溫水中 | • 彈簧制動油封 • 旋轉軸密封件 • 唇型油封 |
| 8 | 08T | 鐵氟龍+ E碳 | 黑色 | -190 | 290 | • 中等機械應力應用 • 用於硬質的軸面 • 水/ 油乳化液 | • 受限於碳成分， 抗化學性較有限 | • 彈簧制動密封件 |
| 9 | 09T | 鐵氟龍+ 15% 石墨 | 深灰色 | -190 | 260 | • 低機械應力應用 • 用於軟質軸面 | • 受限於石墨成分， 抗化學性有限 | • 彈簧制動密封件 |
| 10 | 10T | 鐵氟龍 +15% 玻璃纖維 +5% 二硫化鉬 | 灰色 | -190 | 260 | • 中等機械應力應用 • 中負荷液壓密封應 | • 抗潛變性佳 • 優越的耐化學性質 • 優越的耐磨性 • 低介電常數 | • 彈簧制動密封件 • 旋轉軸密封件 • 背托環 |
| PE | 01K | PEEK | 米色 黑色 | -73 | 316 | • 液壓應用 | • 優越的奈化學性質 • 優越的耐磨性 • 耐高溫應用 • 可燃性低 • 低介電常數 • 抗輻射性佳 | • 背托環 • 彈簧制動密封件 |
| O型環編號 | 材質 | 物料編號 | 硬度 (Shore A) | 耐溫 (°C) |
| 1 | NBR | N100A-70 | 70 ± 5 | -40°C ~ 100°C |
| 2 | Viton | V100A-75 | 75 ± 5 | -25°C ~ 250°C |
| 3 | NBR | N100A-90 | 90 ± 5 | -30°C ~ 100°C |
| 4 | Viton | V100A-90 | 90 ± 5 | -25°C ~ 250°C |
| 5 | NBR | N100A-80 | 80 ± 5 | -30°C ~ 100°C |
| 6 | NBR | N134A-70 | 70 ± 5 | -40°C ~ 100°C |
| 7 | EPDM | E100A-70 | 70 ± 5 | -40°C ~ 100°C |
| 8 | Silicone | S100A-70 | 70 ± 5 | -55°C ~ 210°C |
| 9 | HPU | P100A-93 | 93 ± 5 | -40°C ~ 110°C |
