- 在嚴苛的工作條件下，如瞬間的壓力或溫度變化、軸向或徑向振動等具有良好的密封效果
- 良好的穩定性及耐磨性能
- 適用於液壓油、水和乳化等流體
- 多密封唇設計密封效果較佳並有利於壓力分配
- 對較差的金屬滑動面，使用壽命長
應用範圍
- 壓力: ≦ 500 bar
- 溫度: -40℃ ~ 200℃
- 速度: ≦ 0.5 m/s
- 標準材質: 銅填料鐵氟龍、NBR
- 註：可依使用條件選用其他材質
常見應用
石化行業
石油和天然氣行業
食品與飲料業
礦業
鋼鐵工業
基建行業

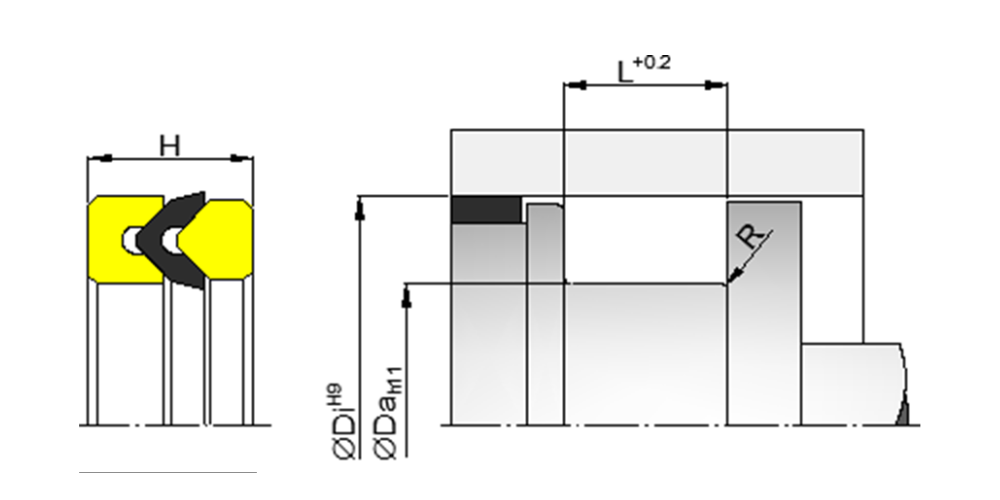

特殊尺寸選擇指南
單位：毫米| ⌀ Da | ⌀ Di | L | H |
| 20 | 10 | 9.3 | 9.0 |
| 22 | 12 | 9.3 | 9.0 |
| 24 | 14 | 9.3 | 9.0 |
| 25 | 15 | 9.3 | 9.0 |
| 26 | 16 | 9.3 | 9.0 |
| 28 | 18 | 9.3 | 9.0 |
| 30 | 20 | 10.9 | 9.0 |
| 32 | 20 | 10.9 | 10.5 |
| 34 | 22 | 10.9 | 10.5 |
| 35 | 23 | 10.9 | 10.5 |
| 36 | 24 | 10.9 | 10.5 |
| 40 | 25 | 11.5 | 11.0 |
| 42 | 27 | 11.5 | 11.0 |
| 44 | 29 | 11.5 | 11.0 |
| 45 | 30 | 11.5 | 11.0 |
| 46 | 31 | 11.5 | 11.0 |
| 50 | 35 | 11.5 | 11.0 |
| 52 | 37 | 11.5 | 11.0 |
| 55 | 40 | 11.5 | 11.0 |
| 58 | 43 | 11.5 | 11.0 |
| 60 | 45 | 11.5 | 11.0 |
| 63 | 48 | 13.0 | 12.5 |
| 65 | 50 | 13.0 | 12.5 |
| 75 | 55 | 15.2 | 14.5 |
| 80 | 60 | 15.2 | 14.5 |
| 85 | 65 | 15.2 | 14.5 |
| 90 | 70 | 21.2 | 20.5 |
| 95 | 75 | 21.2 | 20.5 |
| 100 | 80 | 21.2 | 20.5 |
| 105 | 85 | 21.2 | 20.5 |
| 110 | 90 | 21.2 | 20.5 |
| 115 | 95 | 21.2 | 20.5 |
| 125 | 100 | 25.8 | 25.1 |
| 130 | 105 | 25.8 | 25.1 |
| 135 | 110 | 25.8 | 25.1 |
| 140 | 115 | 25.8 | 25.1 |
| 150 | 120 | 29.0 | 28.0 |
| 160 | 130 | 29.0 | 28.0 |
| 170 | 140 | 31.5 | 30.5 |
| 180 | 150 | 31.5 | 30.5 |
| 190 | 160 | 33.5 | 32.5 |
| 200 | 170 | 33.5 | 32.5 |
| 210 | 180 | 33.5 | 32.5 |
| 220 | 190 | 33.5 | 32.5 |
| 230 | 200 | 33.5 | 32.5 |
| 240 | 210 | 33.5 | 32.5 |
| 250 | 220 | 33.5 | 32.5 |
| 260 | 230 | 33.5 | 32.5 |
| 270 | 240 | 33.5 | 32.5 |
| 280 | 250 | 33.5 | 32.5 |
| 290 | 260 | 33.5 | 32.5 |
| 購料代號 | 材質編號 | 填充料 | 顏色 | 最低溫度 (°C) | 最高溫度 (°C) | 應用範圍 | 特色 | 產品 |
| 1 | 01T | 純鐵氟龍 | 白色 | -190 | 220 | • 化學工業 • 食品工業 • 半導體 | • 優越的耐化學性質 • 磨擦系數低 • 可選用FDA 認證品級 | • 背托環 • 彈簧制動密封件 |
| 2 | 03T | 鐵氟龍+23%碳 +2% 石墨 | 黑色 | -190 | 315 | • 高機械應力應用 • 水/ 油壓機械 • 旋轉密封應用 | • 優越的耐磨性 • 抗潛變性佳 | • 格來圈 • 背托環 • 氣壓用耐磨環 • 彈簧制動密封件 |
| 3 | 02T | 鐵氟龍+ 40% 銅粉 | 綠色 | -156 | 260 | • 高機械應力應用 • 液壓密封應用 | • 優越的耐磨性 • 抗擠出性佳 • 抗潛變性佳 | • 格來圈 • 耐磨環 • 背托環 |
| 4 | UPE | UHMW-PE | 白色 | -200 | 80 | • 液壓應用 | • 優越的耐磨性 • 優越的抗氧化性 • 優越的潤滑性 • 低壓密封性良好 • 抗擠出性佳 | • 背托環 • 彈簧制動密封件 |
| 4G | 4G | ULTRAGOLD® | 黃色 | 極低溫 | 93 | • 液壓應用 | • 優越的耐磨性 • 優越的抗氧化性 • 特殊的自潤性 • 低壓密封性良好 • 抗擠出性佳 • 極低溫應用良好 | • 彈簧制動密封件 |
| 5 | 05T | 鐵氟龍+ 10% 碳纖維 | 灰黑色 | -260 | 310 | • 水壓機械 • 海水應用 • 短衝程高頻率作動 | • 在水中應用下擁有 優越的耐磨性 • 優越的抗壓強度 • 適用於高速動態應用 | • 格來圈 • 彈簧制動密封件 |
| 6 | 06T | 鐵氟龍+ 25% 玻璃纖維 | 白色 | -190 | 290 | • 中負荷液壓缸 | • 優越的抗化學性 • 抗潛變性佳 • 低介電常數 | • 格來圈 • 背托環 • 耐磨環 |
| 7 | 07T | 鐵氟龍+ 10%EKONOL | 米色 | -260 | 320 | • 中等機械應力應用 • 用於軟質的軸面 • 旋轉密封應用 | • 抗化學性有限 • 不適用於高溫水中 | • 彈簧制動油封 • 旋轉軸密封件 • 唇型油封 |
| 8 | 08T | 鐵氟龍+ E碳 | 黑色 | -190 | 290 | • 中等機械應力應用 • 用於硬質的軸面 • 水/ 油乳化液 | • 受限於碳成分， 抗化學性較有限 | • 彈簧制動密封件 |
| 9 | 09T | 鐵氟龍+ 15% 石墨 | 深灰色 | -190 | 260 | • 低機械應力應用 • 用於軟質軸面 | • 受限於石墨成分， 抗化學性有限 | • 彈簧制動密封件 |
| 10 | 10T | 鐵氟龍 +15% 玻璃纖維 +5% 二硫化鉬 | 灰色 | -190 | 260 | • 中等機械應力應用 • 中負荷液壓密封應 | • 抗潛變性佳 • 優越的耐化學性質 • 優越的耐磨性 • 低介電常數 | • 彈簧制動密封件 • 旋轉軸密封件 • 背托環 |
| PE | 01K | PEEK | 米色 黑色 | -73 | 316 | • 液壓應用 | • 優越的奈化學性質 • 優越的耐磨性 • 耐高溫應用 • 可燃性低 • 低介電常數 • 抗輻射性佳 | • 背托環 • 彈簧制動密封件 |
