HiPerSeal® - 彈簧油封
Spring Energized Seal | Type VRJ (JIS)
往復式軸用V型彈簧密封件 (JIS標準)
- 適用中等負載條件
- 滑動面: 3000psi 以下
- 對於低壓有非常良好的密封效果
- 摩擦力：中等
- 標準材質: 碳纖填料鐵氟龍材料代碼5
- (註1: 特殊流體會應用場合，可選用其他材質。)
- (註2: 移動速度＞8m/s時，須加裝油擋環，加大溝寬25－30%)
應用範圍
- 壓力: ≤ 350 Bar
- 移動速度: ≤ 15 m/s
- 溫度: -150°C ~ 225°C
常見應用
石油和天然氣行業
半導體行業
醫藥行業
基建行業

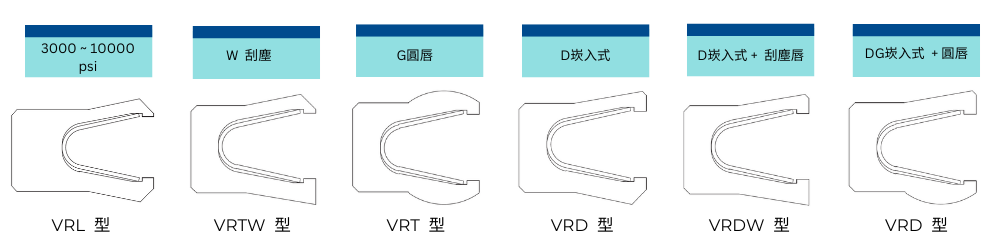

選配設計

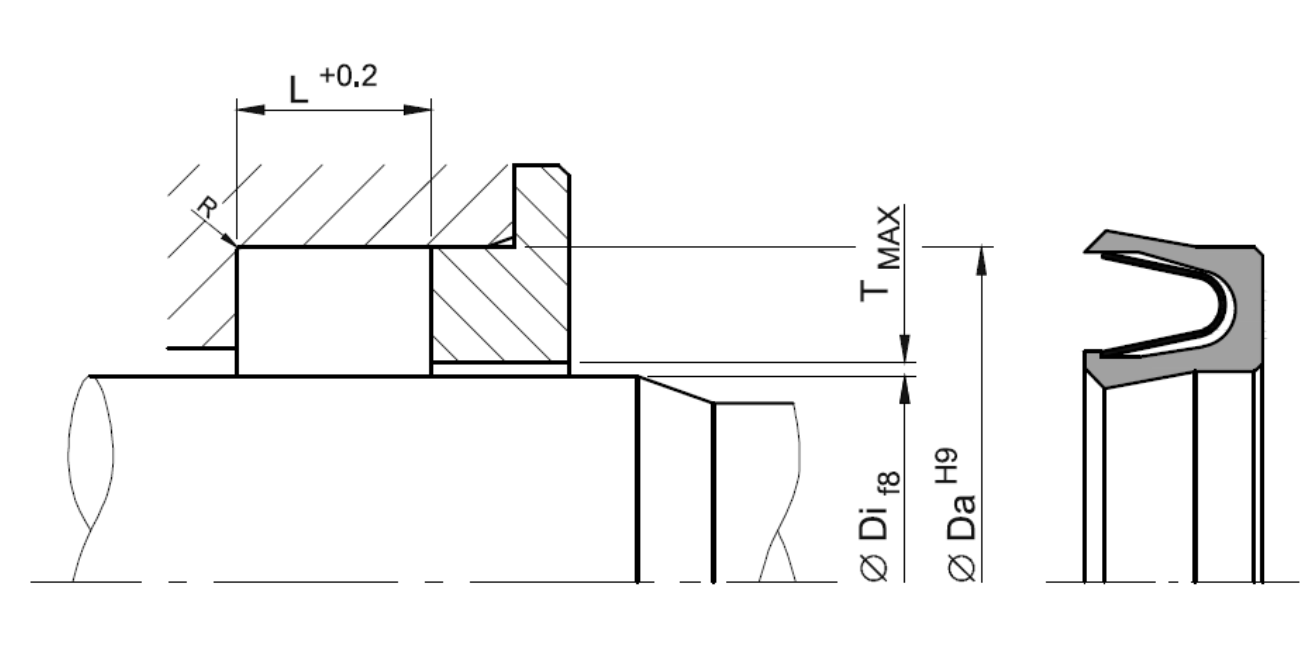

特殊尺寸選擇指南
單位：毫米| 桿徑 | 溝槽底徑 | 溝槽寬度 | 間隙 | 圓角 | 相當的O形環直徑 | 相當的O形環代碼 |
| ⌀ Di | ⌀ Da | L | T | R | Thickness | |
| 3 ~ 10 | Di + 3 | 2.5 | 0.06 | 0.4 | 1.9 | A |
| 10 ~ 22 | Di + 4 | 3.2 | 0.06 | 0.4 | 2.4 | B |
| 22 ~ 25 | Di + 6 | 4.7 | 0.07 | 0.6 | 3.5 | C |
| 48 ~ 150 | Di + 10 | 7.5 | 0.08 | 0.8 | 5.7 | D |
| 150 ~ 400 | Di + 15 | 11 | 0.12 | 0.8 | 8.4 | E |
| 購料代號 | 材質編號 | 填充料 | 顏色 | 最低溫度 (°C) | 最高溫度 (°C) | 應用範圍 | 特色 | 產品 |
| 1 | 01T | 純鐵氟龍 | 白色 | -190 | 220 | • 化學工業 • 食品工業 • 半導體 | • 優越的耐化學性質 • 磨擦系數低 • 可選用FDA 認證品級 | • 背托環 • 彈簧制動密封件 |
| 2 | 03T | 鐵氟龍 + 碳 + 石墨 | 黑色 | -190 | 315 | • 高機械應力應用 • 水/ 油壓機械 • 旋轉密封應用 | • 優越的耐磨性 • 抗潛變性佳 | • 格來圈 • 背托環 • 氣壓用耐磨環 • 彈簧制動密封件 |
| 3 | 02T | 鐵氟龍 + 銅粉 | 綠色 | -156 | 260 | • 高機械應力應用 • 液壓密封應用 | • 優越的耐磨性 • 抗擠出性佳 • 抗潛變性佳 | • 格來圈 • 耐磨環 • 背托環 |
| 4 | UPE | UHMW-PE | 白色 | -200 | 80 | • 液壓應用 | • 優越的耐磨性 • 優越的抗氧化性 • 優越的潤滑性 • 低壓密封性良好 • 抗擠出性佳 | • 背托環 • 彈簧制動密封件 |
| 4G | 4G | ULTRAGOLD® | 黃色 | 極低溫 | 93 | • 液壓應用 | • 優越的耐磨性 • 優越的抗氧化性 • 特殊的自潤性 • 低壓密封性良好 • 抗擠出性佳 • 極低溫應用良好 | • 彈簧制動密封件 |
| 5 | 05T | 鐵氟龍 + 碳纖維 | 灰黑色 | -260 | 310 | • 水壓機械 • 海水應用 • 短衝程高頻率作動 | • 在水中應用下擁有 優越的耐磨性 • 優越的抗壓強度 • 適用於高速動態應用 | • 格來圈 • 彈簧制動密封件 |
| 6 | 06T | 鐵氟龍 + 玻璃纖維 | 白色 | -190 | 290 | • 中負荷液壓缸 | • 優越的抗化學性 • 抗潛變性佳 • 低介電常數 | • 格來圈 • 背托環 • 耐磨環 |
| 7 | 07T | 鐵氟龍 + EKONOL | 米色 | -260 | 320 | • 中等機械應力應用 • 用於軟質的軸面 • 旋轉密封應用 | • 抗化學性有限 • 不適用於高溫水中 | • 彈簧制動油封 • 旋轉軸密封件 • 唇型油封 |
| 8 | 08T | 鐵氟龍+ E碳 | 黑色 | -190 | 290 | • 中等機械應力應用 • 用於硬質的軸面 • 水/ 油乳化液 | • 受限於碳成分， 抗化學性較有限 | • 彈簧制動密封件 |
| 9 | 09T | 鐵氟龍 + 石墨 | 深灰色 | -190 | 260 | • 低機械應力應用 • 用於軟質軸面 | • 受限於石墨成分， 抗化學性有限 | • 彈簧制動密封件 |
| 10 | 10T | 鐵氟龍 + 玻璃纖維+ 二硫化鉬 | 灰色 | -190 | 260 | • 中等機械應力應用 • 中負荷液壓密封應 | • 抗潛變性佳 • 優越的耐化學性質 • 優越的耐磨性 • 低介電常數 | • 彈簧制動密封件 • 旋轉軸密封件 • 背托環 |
| PE | 01K | PEEK | 米色 黑色 | -73 | 316 | • 液壓應用 | • 優越的奈化學性質 • 優越的耐磨性 • 耐高溫應用 • 可燃性低 • 低介電常數 • 抗輻射性佳 | • 背托環 • 彈簧制動密封件 |

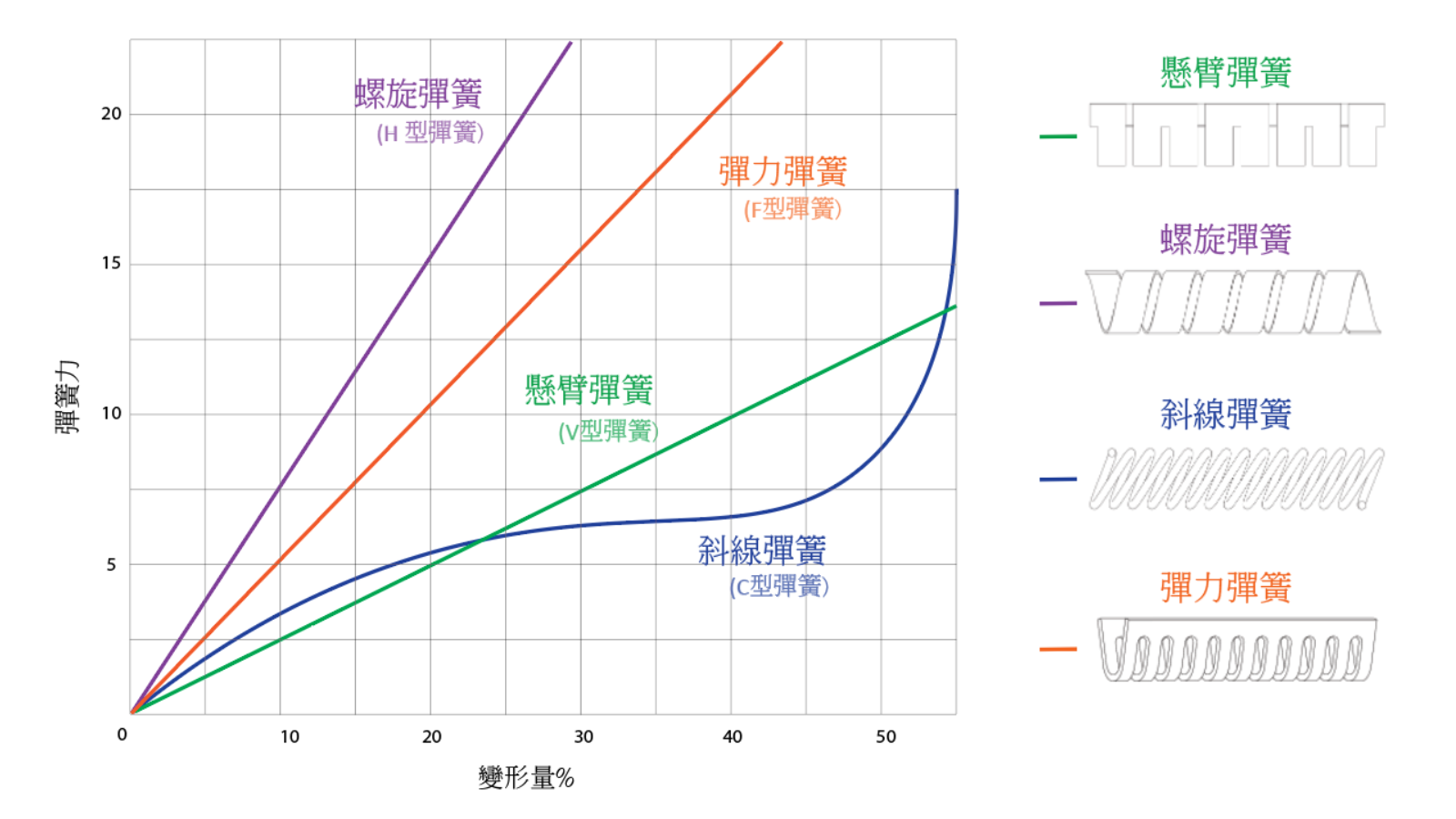

| 編號 | 材質 | V型或U型 | C型 | H型 | F型 |
| 1 | 301 不銹鋼 | 標準 | ✓ | 標準 | |
| 2 | Hastelloy® C276 | ✓ | ✓ | ✓ | |
| 3 | 17-7 PH 不銹鋼 | 標準 | |||
| 4 | lnconel® 718 | ✓ | |||
| 5 | Elgiloy® | ✓ | |||
| 6 | 302 不銹鋼 | 標準 | |||
| 7 | 304 不銹鋼 | ✓ | |||
| 8 | 316 不銹鋼 | ✓ | ✓ | ✓ |
